機械講堂：熟料散裝機的結構及安裝要點
什么是熟料散裝機
熟料散裝機是把干燥粉狀、粒狀物料裝入車、船中的一種水泥廠熟料裝車或裝船的專用散裝發放設備。該散裝機在火力發電廠主要用于干式除塵器、灰斗或貯灰?guī)?、渣庫下裝車、裝船。
熟料散裝機由什么結構組成
熟料汽車散裝機由電控箱、電動機、減速機、滑輪組伸縮管、吸塵管、鋼絲繩等部件組成。通過鋼絲繩、吸塵管把它們連接到一起，形成可伸縮的結構。
熟料散裝機上備有收塵接口，裝料時含塵氣體通過收塵接口抽往收塵器凈化后排放，可實現無塵作業。散裝機上配置的自動跟蹤料位控制器能可靠地控制電動卷揚裝置按設定的狀況自動升降散裝下料頭，或在料滿時自動報警和停機。該散裝機可實現裝卸自動化，裝車效率高、粉塵污染少。
熟料散裝機具有自動定位自動跟蹤料位探測、能耗低、卸料流暢、裝車能力大、無塵裝車、裝船等特點，既可安裝在庫底直接用汽車及火車的散裝發放，亦可安裝在輸送設備的中部或端部用于裝車或裝船。
熟料散裝機的安裝注意點
主要部件的安裝

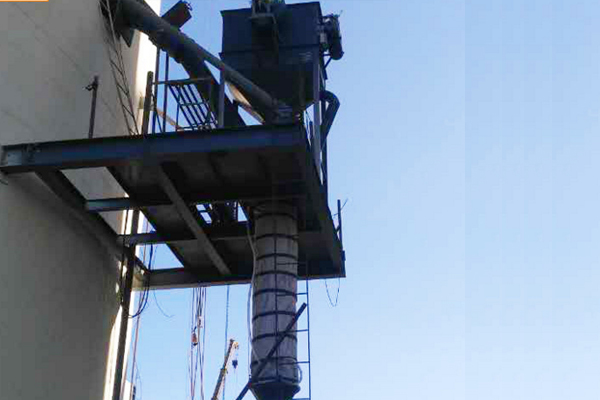

- 主要部件的安裝位置如圖所示。另外，在安裝時，各部件之間應加密封墊，以防止過多的外部空氣進入收塵系統而影響收塵效果。
卷揚裝置及散裝下料頭
- 安裝時將卷揚裝置和下料套筒分別固定在各自的安裝位置上，然后將鋼絲繩分別從定滑輪和動滑輪之間繞過，再將引上來固定在機架上的鋼絲繩緊定在OO型索具環鉤上。
料位跟蹤探測器
- 信號電纜必須從收塵伸縮套管上的固定套扣上呈螺旋狀引上，并確保在收塵伸縮套管升降過程中不會打結，信號開關的安裝為是要通過人工模擬動作后確定。防誤動作的機械阻尼裝置必須連接牢固，以免在使用中脫落。
電氣控制系統
- 嚴格按照各種機型套筒式熟料散裝機的電控原理圖連接控制線路和動力線路，非帶電的設備外殼及金屬網罩、平臺都必須做好安全接地。
